IEC61000-4-4電快速瞬變脈衝群發生器

一、進行試驗

快速瞬變脈衝群發生器應根據試驗計劃進行試驗,試驗計劃包括技術規範所規定的受試設備性能的檢驗。受試設備應處於正常的工作狀態。

試驗計劃應該規定以下內容:

——試驗的類型(實驗或是現場);

——試驗等級;

——耦合模式(共模,現場或沒有適用的CDN可采用非對稱模式);

——試驗電壓的極性(兩種極性均為需要進行);

——每個端口的試驗持續時間(不能小於受試樣品運行和反應的時間,但不能小於1min。產品委員會可選擇其他試驗持續時間);

——重複頻率;

——待試驗的受試設備的端口;

——受試設備的典型工作條件;

——依次對受試設備各端口施加試驗電壓;

——輔助設備(AE)。

二、試驗結果的評定

快速瞬變脈衝群發生器試驗結果應依據受試設備的功能喪失或性能降級進行分類。相關的性能水平由設備的製造商或試驗的需求方確定,或由產品的製造商和購買方雙方協商同意。建議按如下要求分類:

1、在製造商、委托方或購買方規定的限值內性能正常;

2、功能或性能暫時喪失或降低,但在騷擾停止後能自行恢複,不需要操作者幹預;

3、 功能或性能暫時喪失或降低,但需操作人員幹預才能恢複;

4、因設備硬件或軟件損壞,或數據丟失而造成不能恢複的功能喪失或性能降低。

由製造商提出的技術規範可以規定對受試設備產生的某些影響是不重要的,因而這些影響是可接受的。

在沒有適用的通用標準、產品標準或產品類標準時,這種分類可以由負責相應產品通用標準、產品標準和產品類標準的產品委員會製定用於作為明確性能判據的指南,或作為製造商和購買方雙方協商的性能判據的框架。

◆產品介紹：

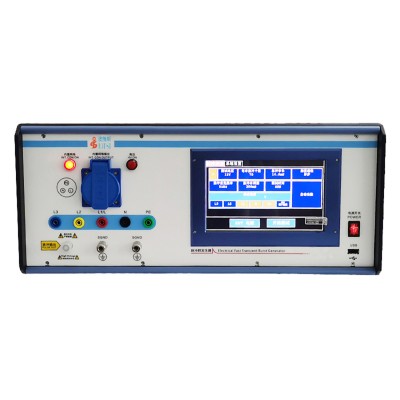

 快速瞬變脈衝群發生器旨在為評定電氣、電子產品的電源線、信號線或控製線經受電快速瞬變脈衝群幹擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC61000-4-4和GB/T17626.4標準的要求。脈衝群發生器為評估電氣和電子設備的供電電源端口、信號、控製和接地端口在受到電快速瞬變脈衝群幹擾時的性能確定一個共同的能再現的評定依據。

◆主要特點：

· 7寸觸摸LCD界麵，功能豐富，操作方便，性價比高。

· 電子式高壓電源，電壓穩定精度高。

· 脈衝形成電路中采用進口無感大功率電阻，確保脈衝波形穩定不變。

· 耦合網絡采用新技術，輸出能量充足。

· 高電壓達5kV，脈衝串長度、脈衝串間隔可調。蕞高脈衝重複率達1.2MHz。

◆適用行業：

1、 家用電器行業

2、 手機數碼行業及模組生產行業

3、 電子原器件行業

4、 燈飾照明行業及LED驅動電源行業

5、 低壓電器開關繼電器行業

6、 電力電表設施行業

7、 醫療器械行業

8、 信息技術行業

9、 安防設施樓宇對講係統行業

10、電信終端設備行業

◆測試標準對照表：
