雷擊產生的浪湧電壓來自幾個方麵：直接雷擊作用於外電路，注入的大電流流經接地電阻或外電路阻抗產生電壓。在建築物的內外導體上產生感應電壓和電流的間接雷擊。直接放電到附近大地的雷電接地電流耦合到設備接地係統的公共接地電路。當保護裝置動作時，電壓和電流可能會迅速變化，並可能耦合到內部電路。

雷擊浪湧發生器用來評定高能量瞬變抗擾度時的能力，性能達到或超過國標GB/t17626.5的標準要求。主要用於評價電子電氣設備抵抗開關切換和自然雷擊引起的高能瞬態抗擾度的能力。發生器的工作原理：開關暫態的產生與以下因素有關：主電源係統的切換、配電係統儀表附近的輕微開關動作或負載變化、與開關設備相關的諧振電路以及各種係統故障，如設備接地係統的短路和電弧故障。

1、雷擊浪湧發生器液晶顯示，內置電腦控製，人機對話，操作簡單。

2、程控高壓電源，電壓穩定，精度高。

3、采用進口無感大功率電阻，保證浪湧波形的一致性。

4、主開關采用進口開關，保證波形穩定，可比性強，使用壽命長。

5、正反自動切換。測試過程中，正負極性可交替切換。

6、通訊接口可實現遠程控製，可配測控係統軟件（可選功能）。

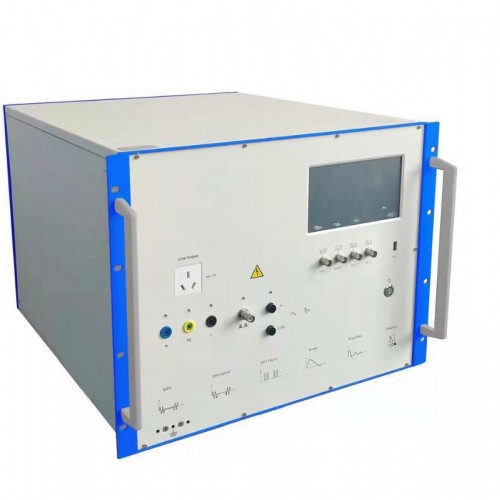

雷擊浪湧發生器是針對電磁兼容測試中雷電浪湧抗擾度測試的特點和要求而專門設計的高可靠性測試係統。該設備可模擬雷擊產生高能（高電壓、大電流）浪湧，可實現1.2/50μS電壓綜合波、脈衝磁場測試、多功能自動切換、智能化產品。

產品特點：

1、7英寸觸摸彩屏， 簡潔大方的UI， 利於操作

2、內置單相耦合去耦網絡， 外擴三相網絡( 32A)

3、自動檢測浪湧測試時的峰值電壓和峰值電流

4、可編輯單個的試驗程序和多個程序的組合

5、采用進口高壓電源和高壓繼電器，滿足全球蕞新標準測試

6、可按全球蕞新標準計量，免費提供第三方計量校準證書

7、全免費保修兩年

滿足標準：

1、IEC/EN 61000-4-4, G B/ T 17626. 4 電快速瞬變脈衝群

2、IEC/EN 61000-4-5, G B/ T 17626. 5 雷擊浪湧發生器

技術參數：

1、EFT電快速瞬變脈衝群抗擾度試驗EFT/Burst

   輸出電壓：(0.2 - 5.0)kV±10%,同芯輸出

   脈衝重複頻率：1Hz - 1MHz

    極 性：正/負/正負交替

    輸出阻抗: 50Ω

    脈衝群周期: 1ms - 10s

    上升時間: 5ns±30%

    測試時間: 1s - 9999min

    脈衝寬度: 5ns±30%(  @ 50Ω)\50ns +100ns ( @ 1kΩ)

    同步相位： 0° - 360°，分辨率1°  默認異步

* 出廠默認5kHz,100kHz; 1Hz-1M Hz連續可調。
