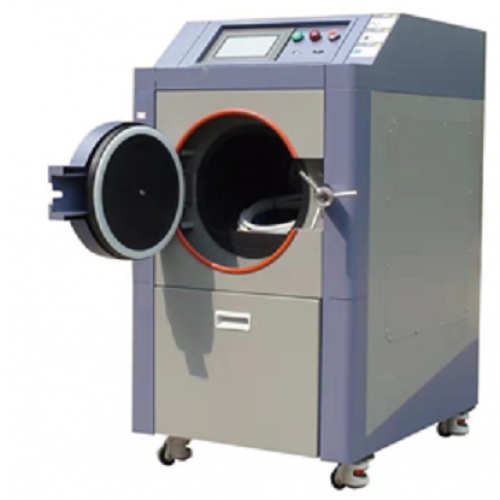

HAST未饱和高压蒸汽加速老化试验机

设备用途：

未饱和高压加速老化试验机主要是测试半导体封装之湿气能力，待测产品被置于严苛之温度、温度及压力下测试，湿气会沿着胶体或胶体与导线架之接口渗人封装体，常见之故障方式为主动金属化区域腐蚀造成之断路，或封装体引脚间因污染造成短路等。是加速水分通过外部保护材料或密封剂或外部材料和导体之间的渗透，通过在设定的温度和湿度条件下连续施加压力来完成的。

技术参数：

1.内箱尺寸:φ300×D450 mm 圆形试验箱

2.外箱尺寸约：宽度≤1500mm，高度≤1000mm，深度以实物为准

3.内箱材质 SUS 316#不锈钢板材质

4.外箱材质高 级烤漆

5.温度范围：100℃ ～ +132℃

6.温度波动度：≤±0.5℃.

7.温度均匀度：≤±2.0℃.

8.湿度范围 : 75%RH~100%RH .

9.湿度波动度：≤±2.5 %R.H.

10 湿度均匀度：≤±3.0% R.H.

11.压力范围 :0.2～2㎏/㎝ 2 (0.02～0.196 MPa) 箱内表上压力，(环境大气压则另加 1 个大气压压力)

12.温度分布: ≤± 2.0℃.

13.升温时间：常温 → + 132℃ 约 40 min；

14 升压时间：常压 → + 2 ㎏/㎝ 2 约 40 min. 外部气源加压：约 5 min

15.控制对象:微电脑+P.I.D.+S.S.R 自动演算控制饱和蒸气温度.

16.控制方式:微电脑 PID 控制.

17.控制精度: ≤± 0.5℃.

18.解析精度:0.1℃.

20.满足标准：IEC60068-2-66; JESD22-A102-C; JESD22-A110-B; JESD22-A118; GB/T 2423.40-1997

21.装机功率：约 4 kW。蕞大电流：18Ａ。

机械结构：

1.圆型内箱,不锈钢圆型试验内箱结构,符合工业安全容器标准,可予防试验中结露滴水现象.

2.圆幅内胆,不锈钢圆弧型内胆设计,可避免蒸气过热直接冲击.

3.水管采用铜管+喇叭口，精密设计,气密性良好,耗水量少。

4.专用型 packing ,材质：耐高温夕胶发泡成型，内箱压力愈大时,packing 会有反压会使其与箱体更紧密结合,与传统挤压式完全不同,可延长 packing 寿命.

5.临界点 LIMIT 方式自动安全保护,异常原因与故障示机台具有定时干燥功能 , 使试验产品处于干燥状态.

6.水箱采用 16L 大容量水箱，置于箱体底部，采用蕞新主动式自动补水系统，有效防止加热管干烧；试验不终 断;试验结束时设备会自动泻除压力.

供电条件：

AC220V 火线+零线+保护地线。要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。

安全保护装置：

试验时全程检测超温超压保护，第 一阶段仪表内部超高温保护，第二阶段仪表内部加湿器缺水保护，高 压力保护，水箱缺水报警断电，第二阶段加湿管极限温度保护，第二阶段超高压保护，第三阶段紧急泄压保护，手动泄压保护，自动泄压等。

配置清单：

1、锅体(SUS316)             台湾

2、安全阀                   英国

3、压力开关                 日本

4、气动(电磁)阀             台湾

5、风扇                     意大利

6、马达                     台湾

7、轴盘模块                 台湾

8、耐压配管零组件           日本

9、漏电断路器               日本

10、变压器                  台湾

11、SSR 模块                台湾

12、控制器系统              硬件进口，软件自主研发
