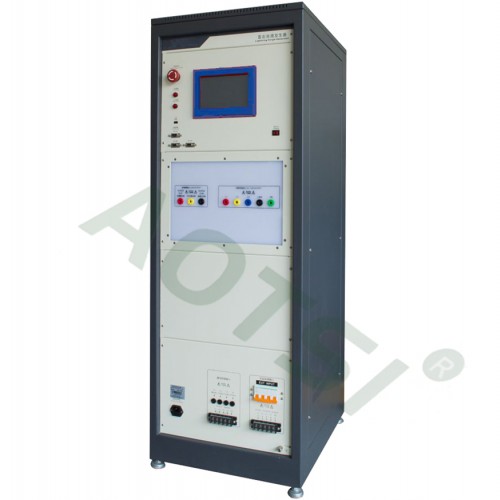

全自动雷击浪涌发生器

一、产品介绍：

依据标准：IEC61000-4-5  GB/T17626.5

全自动雷击浪涌发生器LSG-0515C用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。

性能完全满足IEC61000-4-5和GB/T17626.5标准的要求。

应用领域：

工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等……

技术指标：

开路输出电压：15kV (Max) ±5％

波前时间：1.2μs ±30％

脉冲半峰值时间：50μs ±20％

短路输出电流：最大7.5kA ±5％

波前时间：8μs ±20％

脉冲半峰值时间：20μs ±20％

输出极性：正、负，正负循环，正负交替，先正后负，先负后正

输出阻抗：2Ω±10％

浪涌触发模式：同步或异步；

浪涌注入相位：自由设定0－360°，分辨率1°

浪涌触发方式：自动或手动，可单次触发

浪涌发生次数：1-9999次

可编程测试程序：内置IEC标准及用户自定义程序，多达1000组

浪涌间隔时间：20-9999s

内置浪涌电压监测衰减比率：1000:1

内置浪涌电流监测衰减比率：1000:1

测量精度：优于5％

浪涌峰值电压、电流显示：LCD同步显示

浪涌电压、电流监测输出：BNC同轴端子，≥1MΩ

EUT电压、电流监测参数：LCD实时显示：电压、电流

使用环境：温度：15°C－35°C相对湿度10%－75%

系统电源：AC220±10％，50/60Hz

整机重量；约100kg

技术特点：

7寸触摸LCD界面，功能丰富，操作方便，软件易升级

用户可编程测试程序，多达1000组记忆

浪涌电压、电流波形可通过外接示波器实时监测

智能型程控高压电源，内置高压过压、过流、短路保护

浪涌输出智能检测，电压错误、无输出警告

具有自诊断功能，智能判断高压、浪涌输出异常

能自动监测产品的残压雷击电压和残压雷击电流，自动监测EUT的工作电压和工作电流
